Пробковые краны

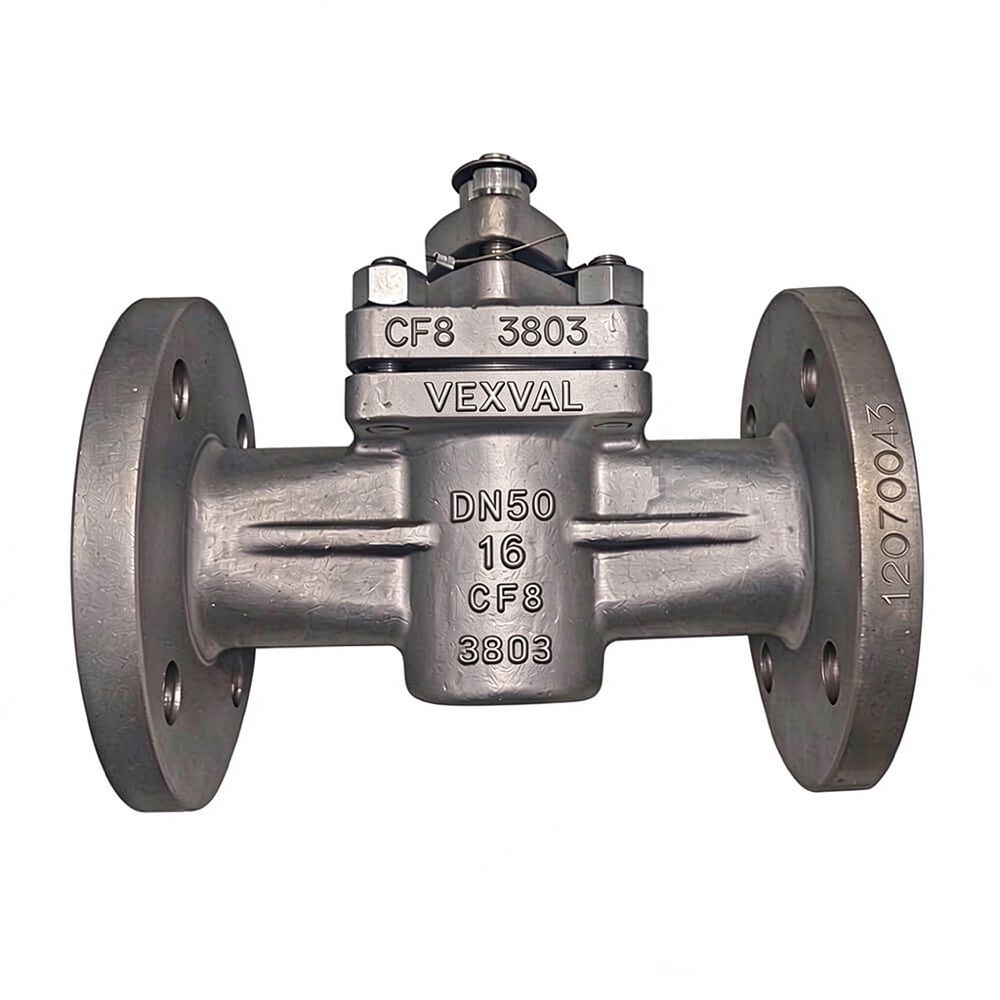

Цилиндрический пробковый кран
Цена:Цена по диаметру, классу давления, материалу корпуса и конфигурации
- Диапазон размеровDN50 – DN600 (2″ – 24″)
- Класс давленияASME Class 150 / 300 (PN 20 / PN 50)
- Материал корпусаWCB / CF8 / CF8M
- ПробкаУглеродистая сталь + упрочнение / нержавеющая сталь 316
Наша продукция
В цилиндрическом пробковом кране коническая пробка заменена цилиндрической, работающей в гильзе. Нагрузка распределяется равномерно по окружности, уплотнительная поверхность меньше подвержена заклиниванию, а крутящий момент ниже, чем у конусной пробки.
Система подачи смазки формирует уплотнение; поворот на 90° обеспечивает открытие или закрытие. Проходное сечение большое, гидравлическое сопротивление низкое, поэтому кран подходит для отключения городского газа, природного газа, воды и общих промышленных сред, особенно на трубопроводах среднего и низкого давления большого и среднего диаметра.
Особенности
· Цилиндрическая пробка: равномерное распределение нагрузки, низкий крутящий момент
· Уплотнение подачей смазки, надежное и пополняемое без демонтажа
· Поворот на 90°, большое проходное сечение, низкое сопротивление
· Для трубопроводов среднего и низкого давления большого и среднего диаметра
· Проход без застойных зон, среда не осаждается
· Маховик / редуктор / электрический привод
Технические характеристики
Диапазон размеров
DN50 – DN600 (2″ – 24″)
Класс давления
ASME Class 150 / 300 (PN 20 / PN 50)
Материал корпуса
WCB / CF8 / CF8M
Пробка
Углеродистая сталь + упрочнение / нержавеющая сталь 316
Способ уплотнения
Уплотнение подачей смазки
Присоединение
Фланец RF
Диапазон температур
−29 ~ +200 °C (в зависимости от смазки)
Стандарт проектирования
API 599 / ASME B16.34
Управление
Маховик / редуктор / электрический привод
Applications
Применяется для отключения трубопроводов городского газа, природного газа, воды и общих промышленных сред, особенно на линиях среднего и низкого давления большого диаметра, где требуется быстрое срабатывание.
